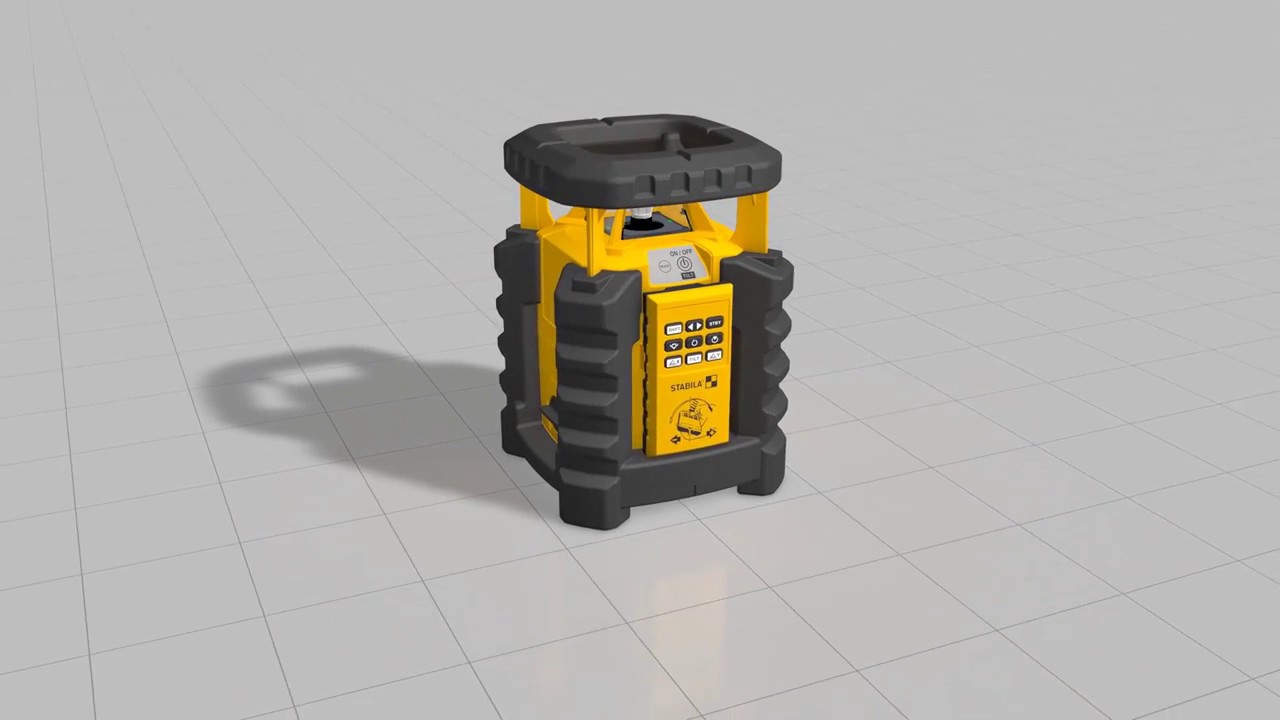

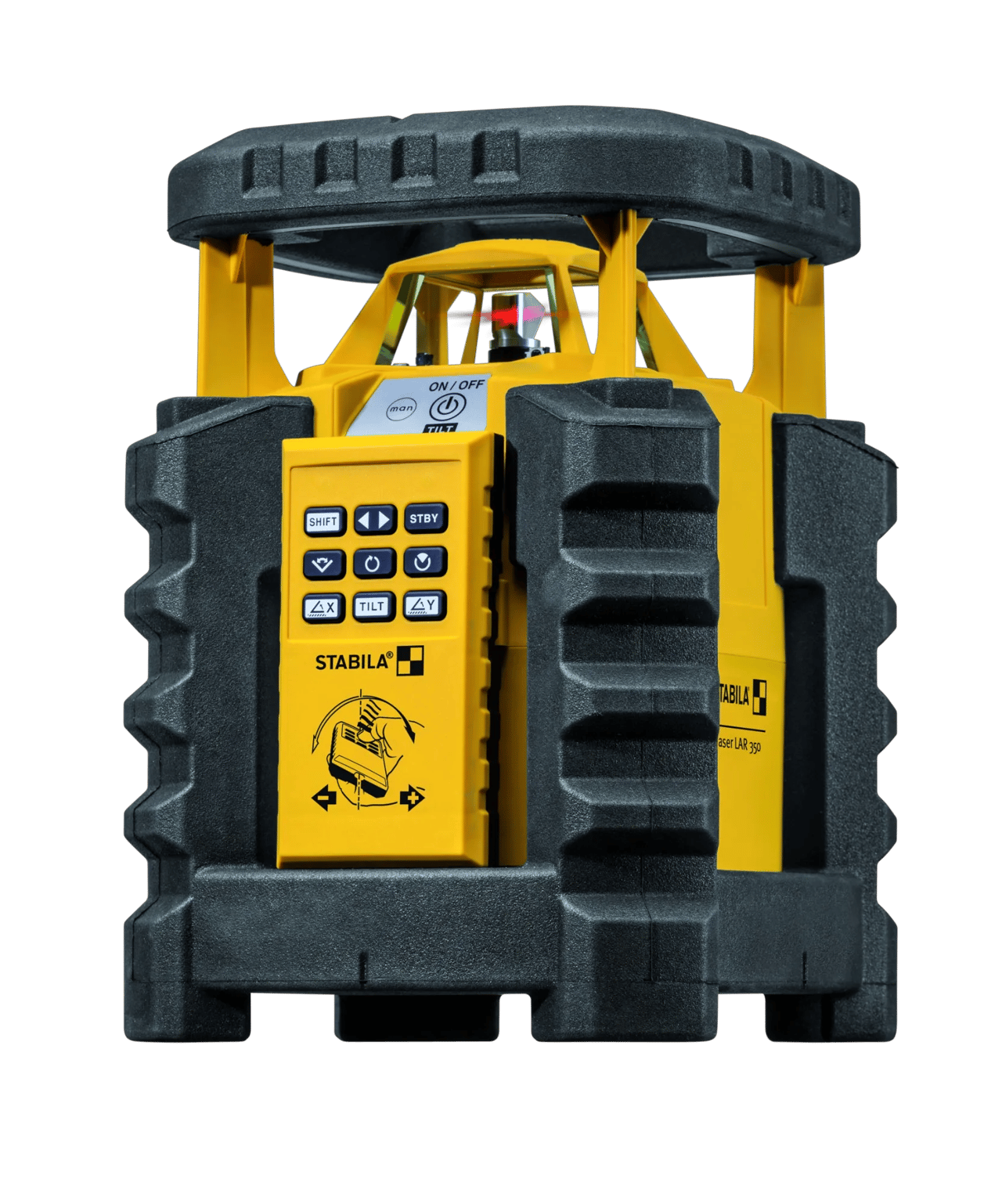

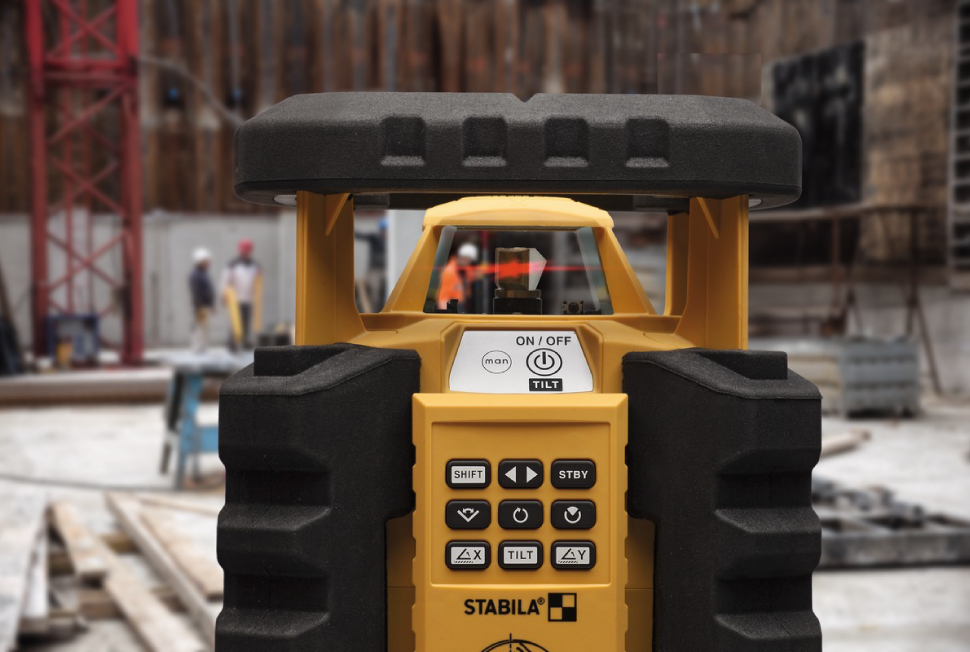

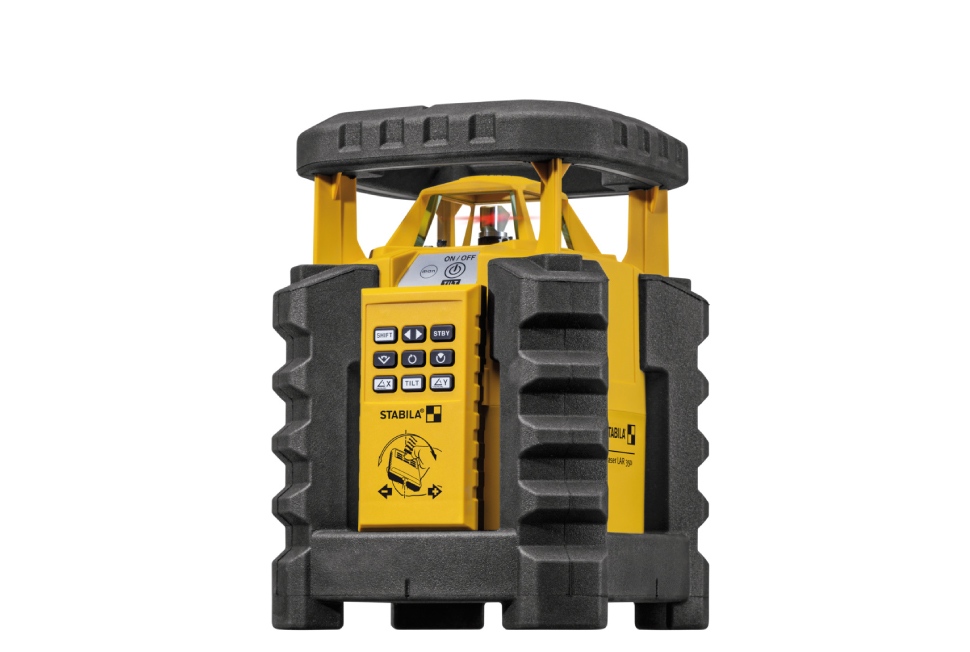

LAR 350 회전레이저

통합 보호 시스템 덕분에 낙상, 비, 먼지 등 이 레이저를 방해하는 것은 아무것도 없습니다. 책임감 있는 전문가를 위한 강력한 측정 패키지입니다. STABILA – 정밀도가 중요한 요소이기 때문입니다.



• 작업범위     직경  800m  ( 수광기 사용 )
• 정  밀  도     ± 0.1mm/m

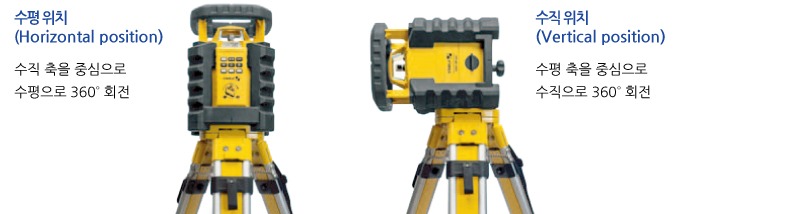

• 실내 외 수평, 수직, 직각 작업 ( 360˚ 회전 )
• 전자 제어 자동 수평 보정 ( ± 5˚ )
• 리모콘 조작으로 완벽한 1인 측정
• REC 300 Digital 수광기
• 경사각 설정기능     두축에서 최대 5˚의 기울기 설정을 제어함
• 작업범위 설정모드     회전모드 제한 ( 원하는 작업 구간에서만 회전 )
• MANUALALIGNMENT ( 수동 미세 조절 기능 )









혁신적인 Motion Control 로 모든 측정 작업을 보다 쉽고 빠르게 !

내장형 센서가 손의 움직임을 감지하여 레이저로 전송 - 리모컨으로 LAR 350을 원하는 대로 제어 가능

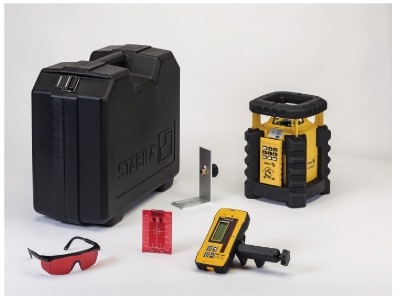

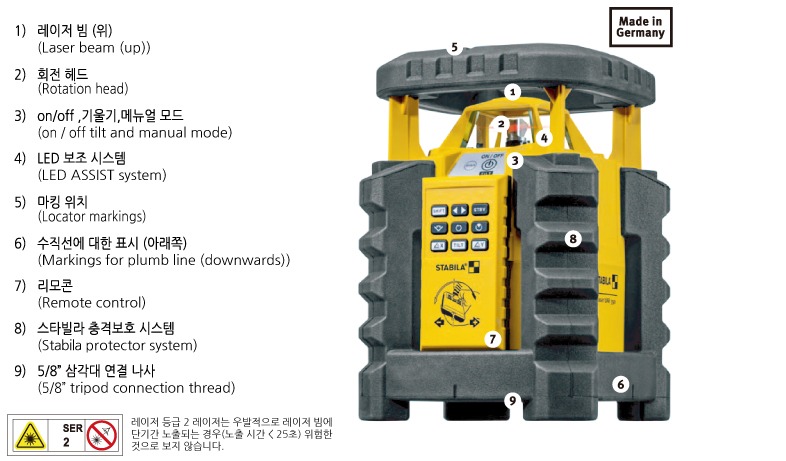

LAR350 제품 구성 (7-piece set)



- LAR350 회전레이저

- REC300 수광기

- LAR350 리모콘

- 90˚ 각도 레일

- 레이저 고글

- 타겟판

- 이동 케이스

- V 배터리, 4 x AA 배터리

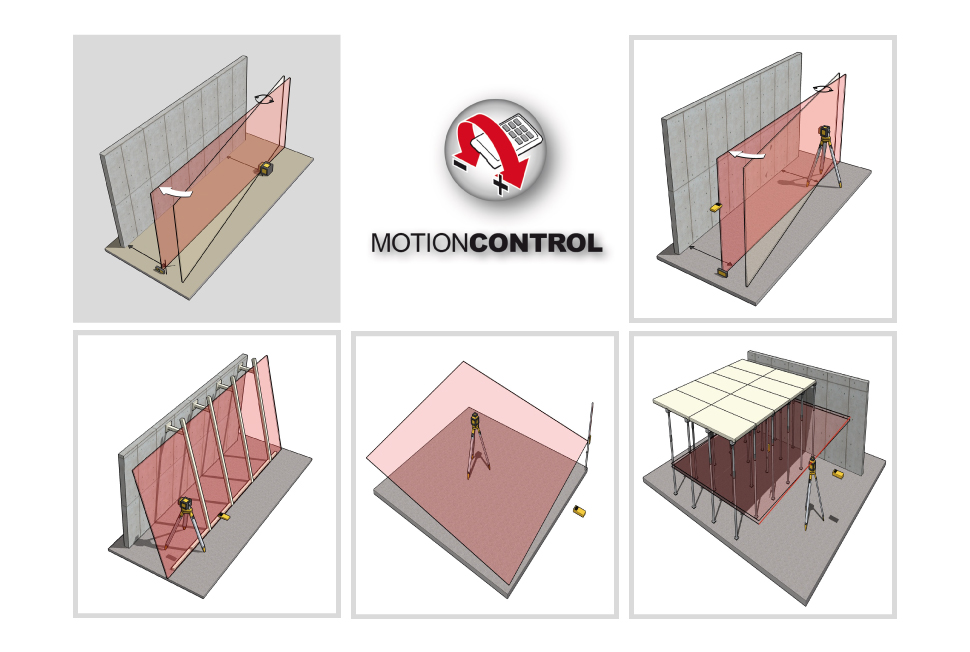

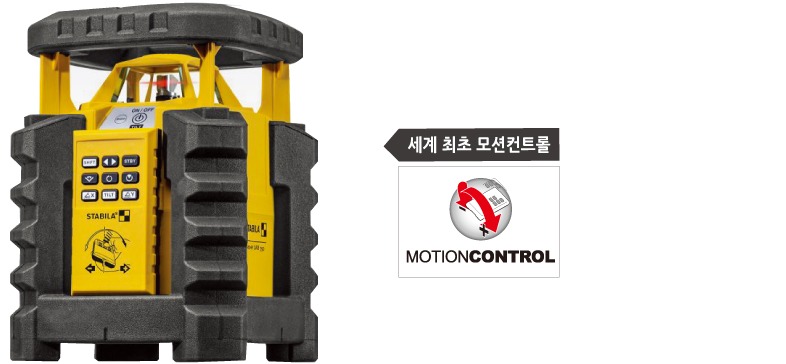

LAR 350 rotation laser with MOTION CONTROL

혁신적인 기능으로 모든 측정 작업을 보다 쉽고, 빠르고, 효과적으로 작업이 가능합니다.

1. MOTION CONTROL

모션감지 센서가 내장되어 있는 원격 제어장치.

리모컨을 오른쪽 또는 왼쪽으로 돌리면, 모션감지 센서로 인해 작업 시 선택한 레이저 기능을 가속 또는 감속시킵니다. 이를 통해 최대 20m의 측정 범위에서 다양한 기능과 설정을 직관적으로 제어 할 수 있습니다.

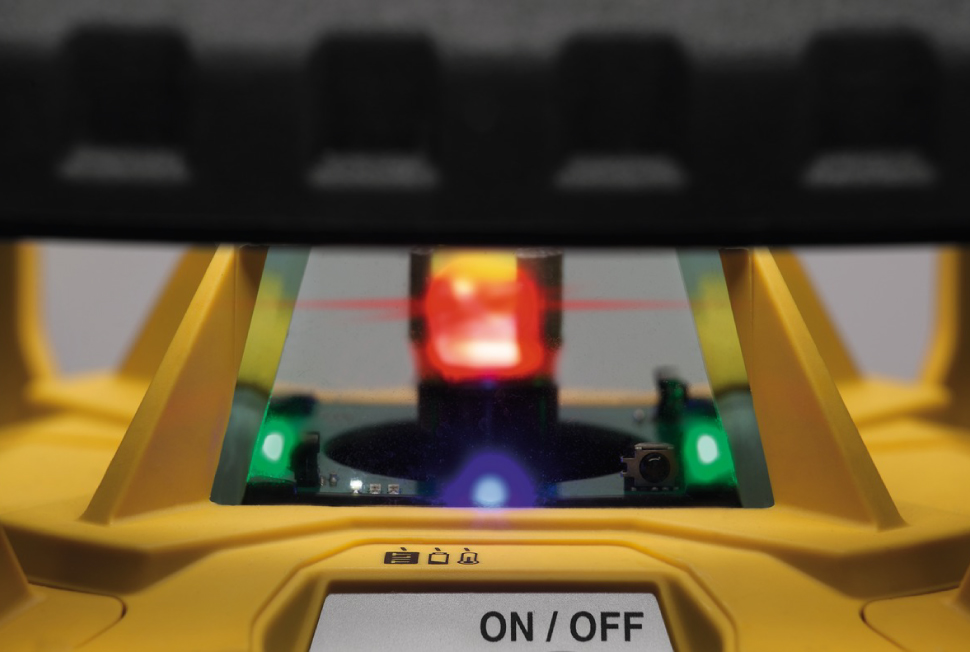

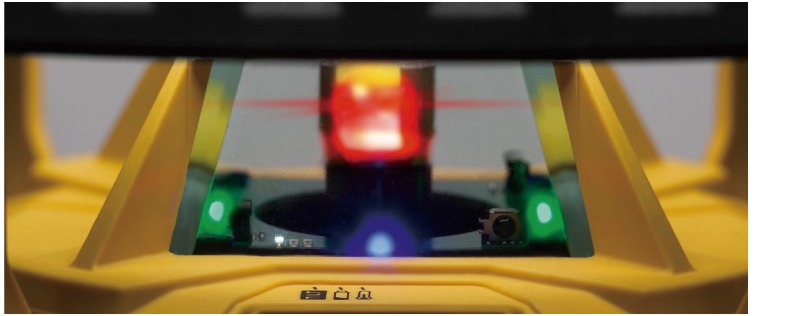

2. LED 보조 시스템

레이저 하우징에 통합 된 LED는 다양한 기능을 나타내기 위해 점등됩니다. 이 시스템을 사용하면  육안으로  확인이 가능하여 작업 시 시간을 단축시켜줍니다.

새로운 LED 보조 시스템은 작업장에서의 쉬운 작동 및 안전성을 보장합니다. 레이저를 배치할 때 레이저가 수평 조정 범위를 벗어나면 통합 LED가 경고를 내보냅니다. 기울기 기능을 사용하면 LED가 켜져있는 상태로 지속되며 기울어지는 축( X축,Y축)으로 점등됩니다. LED가 깜박이는 것은 무의식적인 충격과 진동을 나타내며 추가 표시등은 배터리 및 온도상태에 대한 정보를 제공합니다.

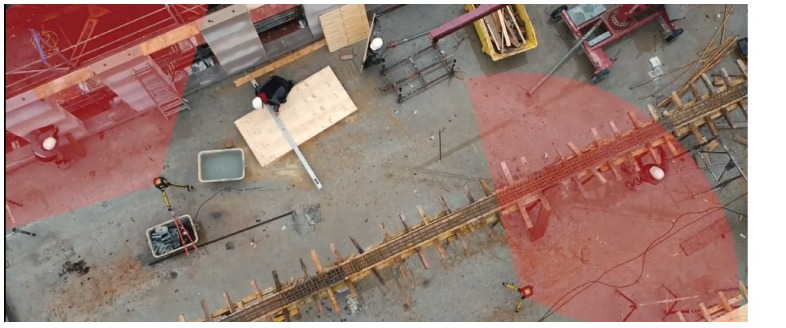

3. 섹션 모드

회전레이저 빔을 특정한 구역을 지정하여 사용할 수 있습니다. 섹션모드를 사용하게 되면 레이저빔이 다른 레이저를 방해하여 오작동을 일으키지 않게 하며 같은 위치에서 일하는 다른 작업자를 방해하지 않고 사용이 가능합니다.

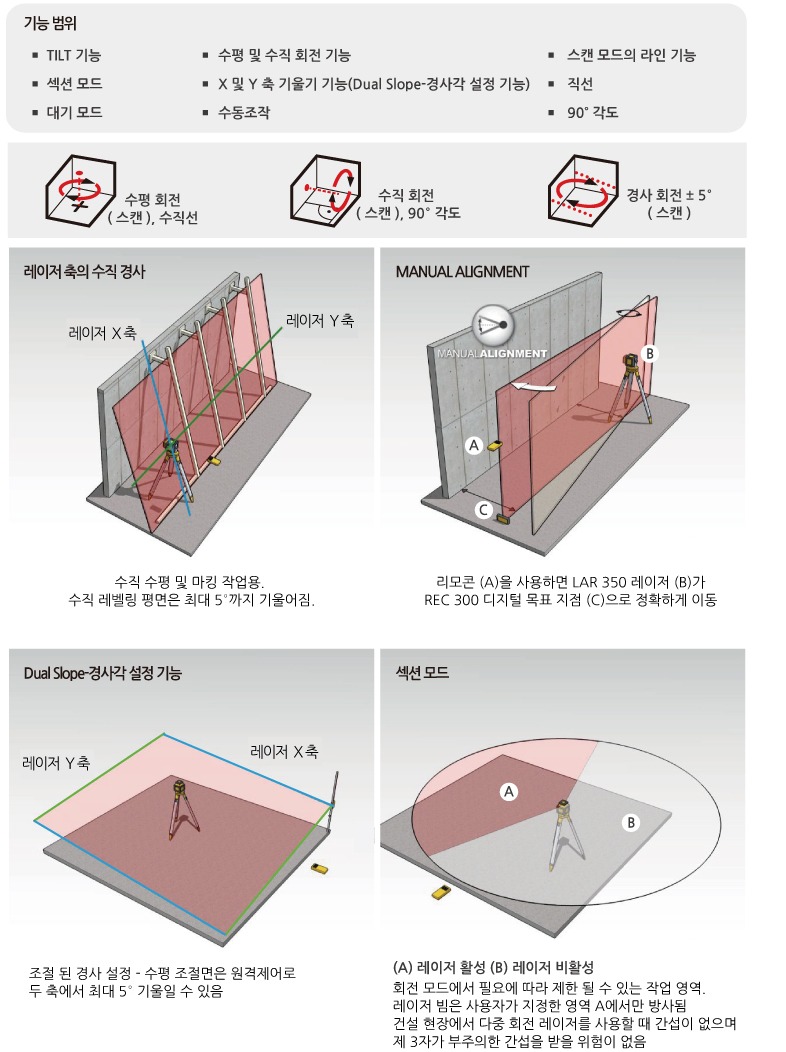

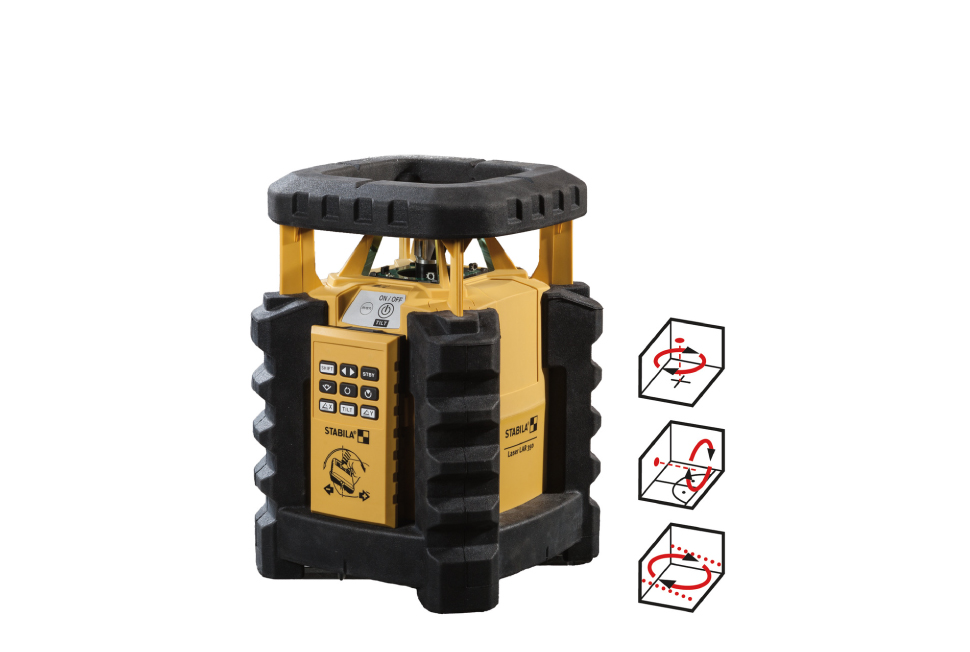

전문가용 : 모든 측정 작업을 위한 2축 경사 레이저













매우 다양한 용도

각 응용 분야에 적합한 레이저 기능

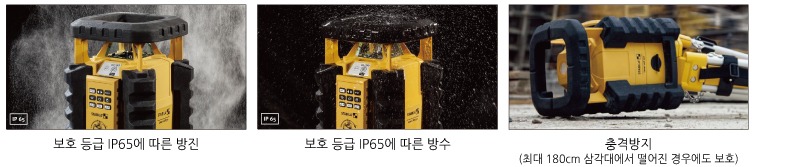

PROTECTOR 시스템

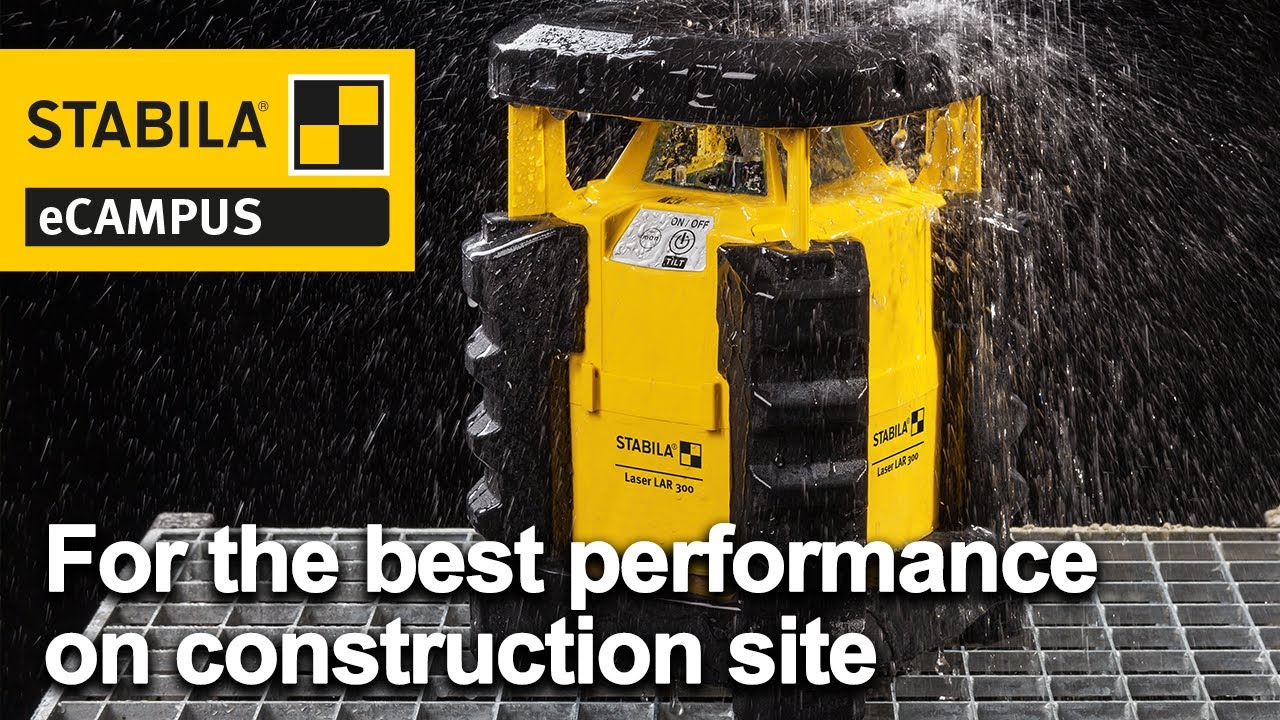

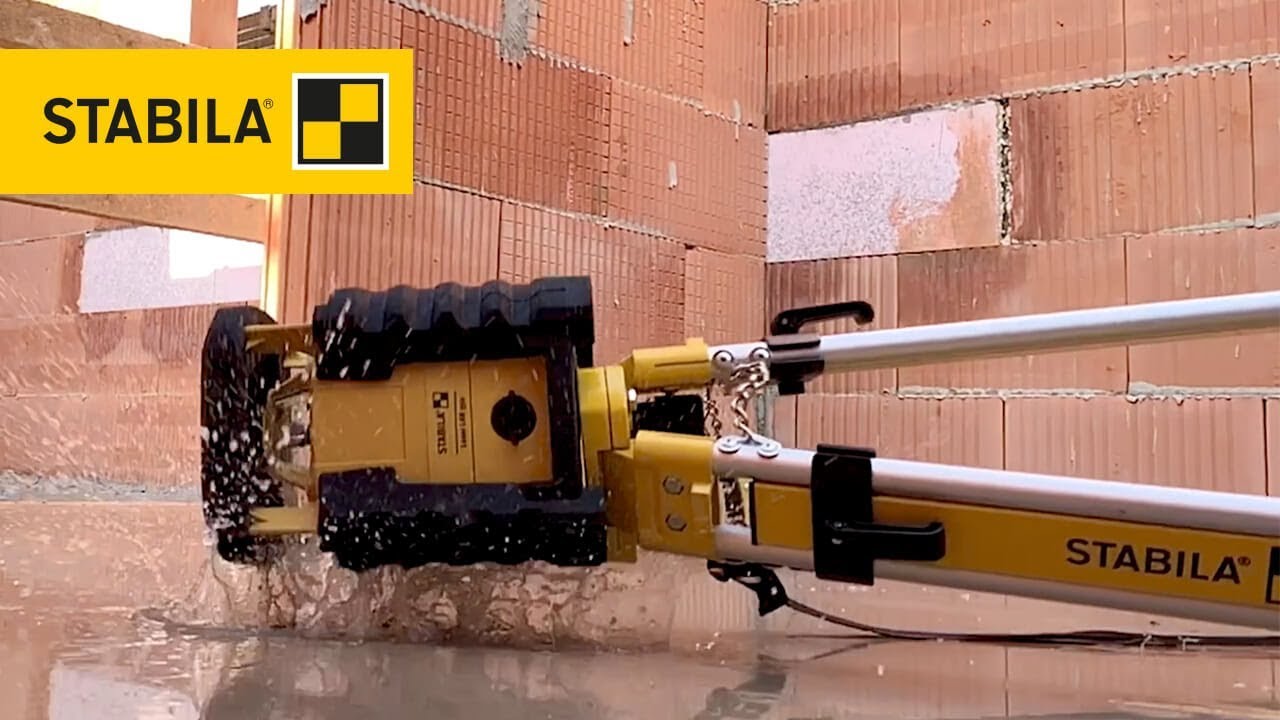

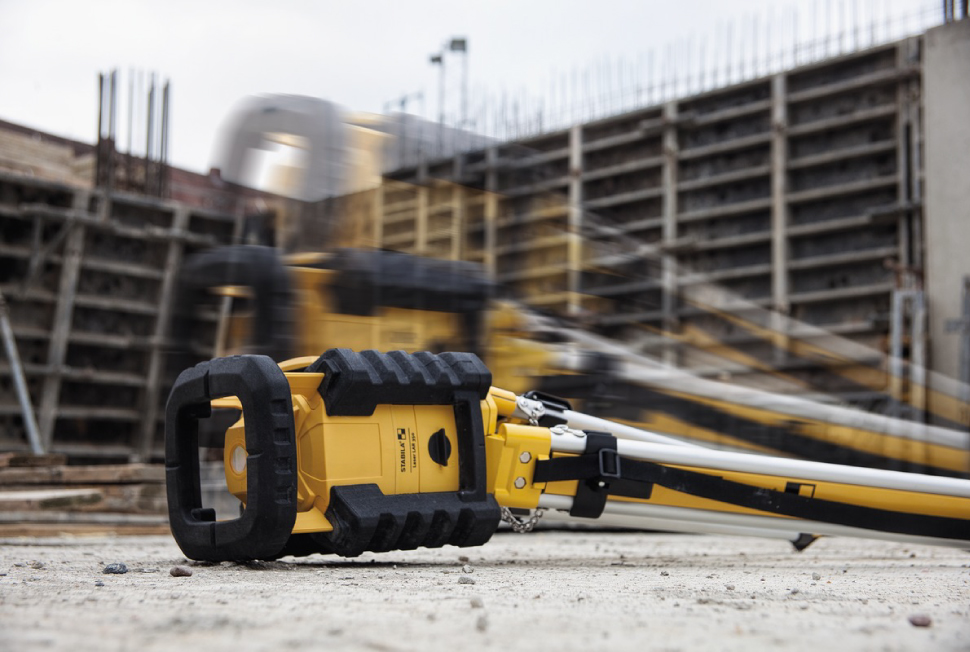

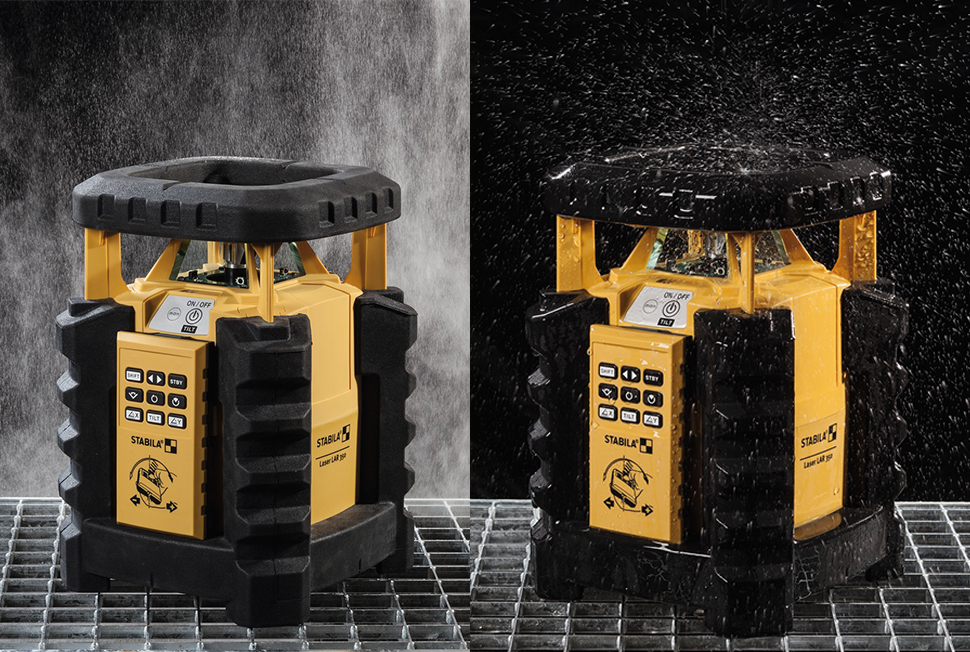

여러 국가에서 특허를 받은 STABILA Protector 시스템 덕분에 레이저가 최고 1.8m 높이에서 떨어지는 경우에도 완벽한 보호를 제공합니다. 보호 등급 IP 65에 따른 방수 및 방진. 악천후에서도 시공 현장에서의 최적의 보호. 레이저를 호스로 씻어내고 세척할 수 있습니다.

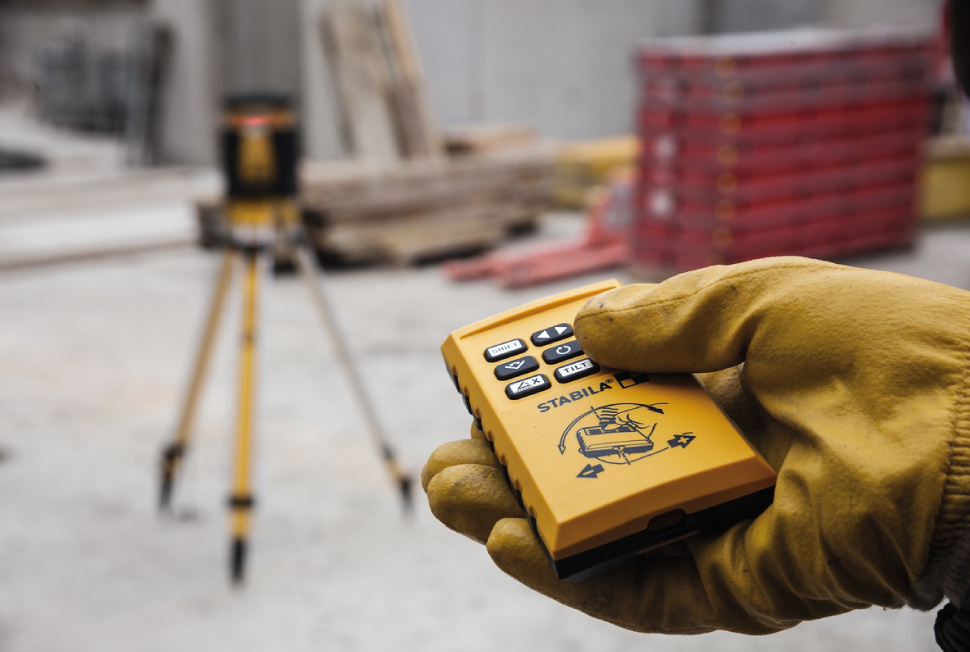

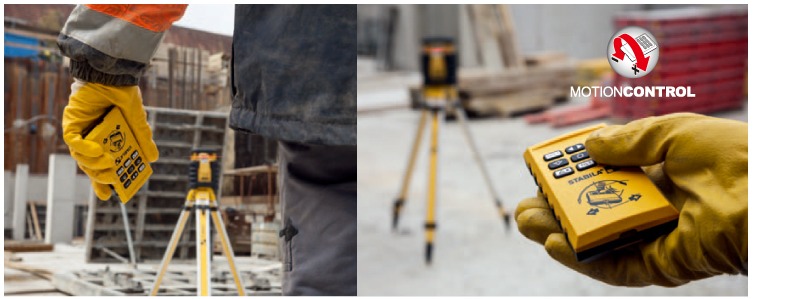

LAR350 리모콘

광범위한 기능과 설정을 리모콘 하나로 제어



리모컨의 해당 버튼을 누르면 모션으로 기능을 설정합니다.

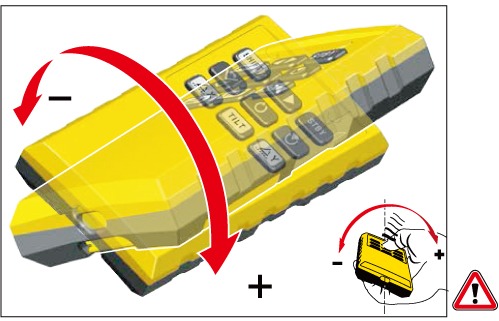

가볍게 버튼을 터치하며 조작하면 미세조정도 가능합니다. 설정 조정 속도는 장치가 회전하는 각도에 따라 결정됩니다. 왼쪽으로 돌렸을 때 감소하며 오른쪽으로 돌리면 증가합니다.





기기와 리모콘이 수평 상에 있을때

가장 큰 설정감도를 얻을 수 있습니다.













TILT 기능

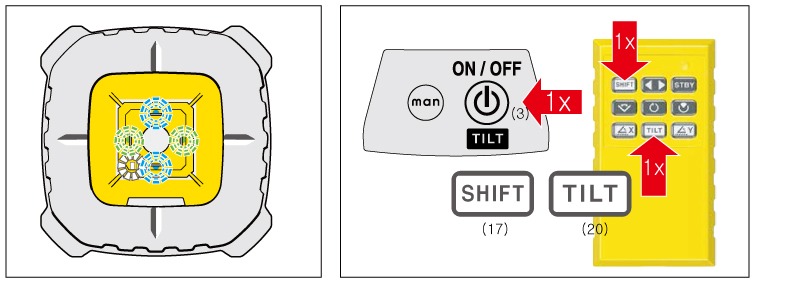

 TILT 기능은 레이저에 간섭이 발생하여 정렬이 어긋날 수 있는 경우에 경고하여 그러한 간섭이 간과되지 않도록 보장합니다. TILT 기능이 활성화되면 흰색 LED가 계속 켜집니다. 레이저 장치가 정확한 정렬 및 설정에서 벗어나게 되면 빔이 회전을 멈추고 파란색 및 녹색 LED가 깜박입니다. 이런 경우에는 레이저 장치를 점검하고 필요한 경우 다시 설정합니다. TILT 기능이 작동된 경우에는 버튼(3)을 누르거나, 리모컨 유닛에서 버튼(17)+(20)를 눌러 이 기능을 승인한 후에야 계속 진행됩니다. TILT 기능은 어떤 모드에서든 켜거나 끌 수 있습니다( 짧게 누름). 레이저 장치가 켜지면, 틸트 모드는 항상 초기에 활성화됩니다.

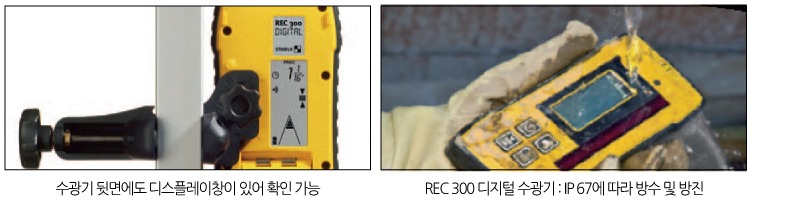

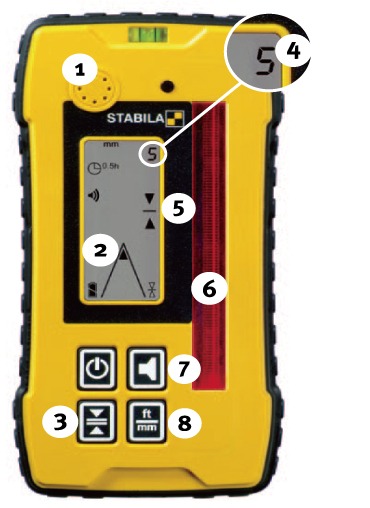

REC 300 디지털 수광기



mm 단위의 기준 편차에 대한 숫자 표시.

기준 높이로부터의 편차를 리시버 디스플레이에서 직접 밀리미터 단위로 확인할  수 있습니다.



정밀도와 측정 범위의 완벽한 조화

- 고정밀 회전 레이저 수평 정확도 ± 0.1 mm/m

- 수광기를 사용함으로서 최대  800m의 작업 가능





제품 기능

1) 음향

2) 평면각 표시를 나타내는 심벌

3) 정확한 레벨 측정기

4) mm 단위의 표준 편차를 알리는 디스플레이

5) 정확한 레벨 표시

6) 80mm 의 레벨 리스버

7) 볼륨

8) 단위 변경 (mm, ft)

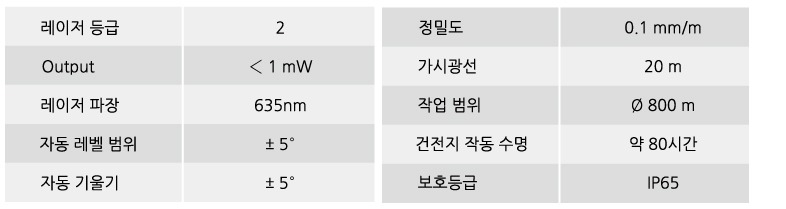

Technical data
