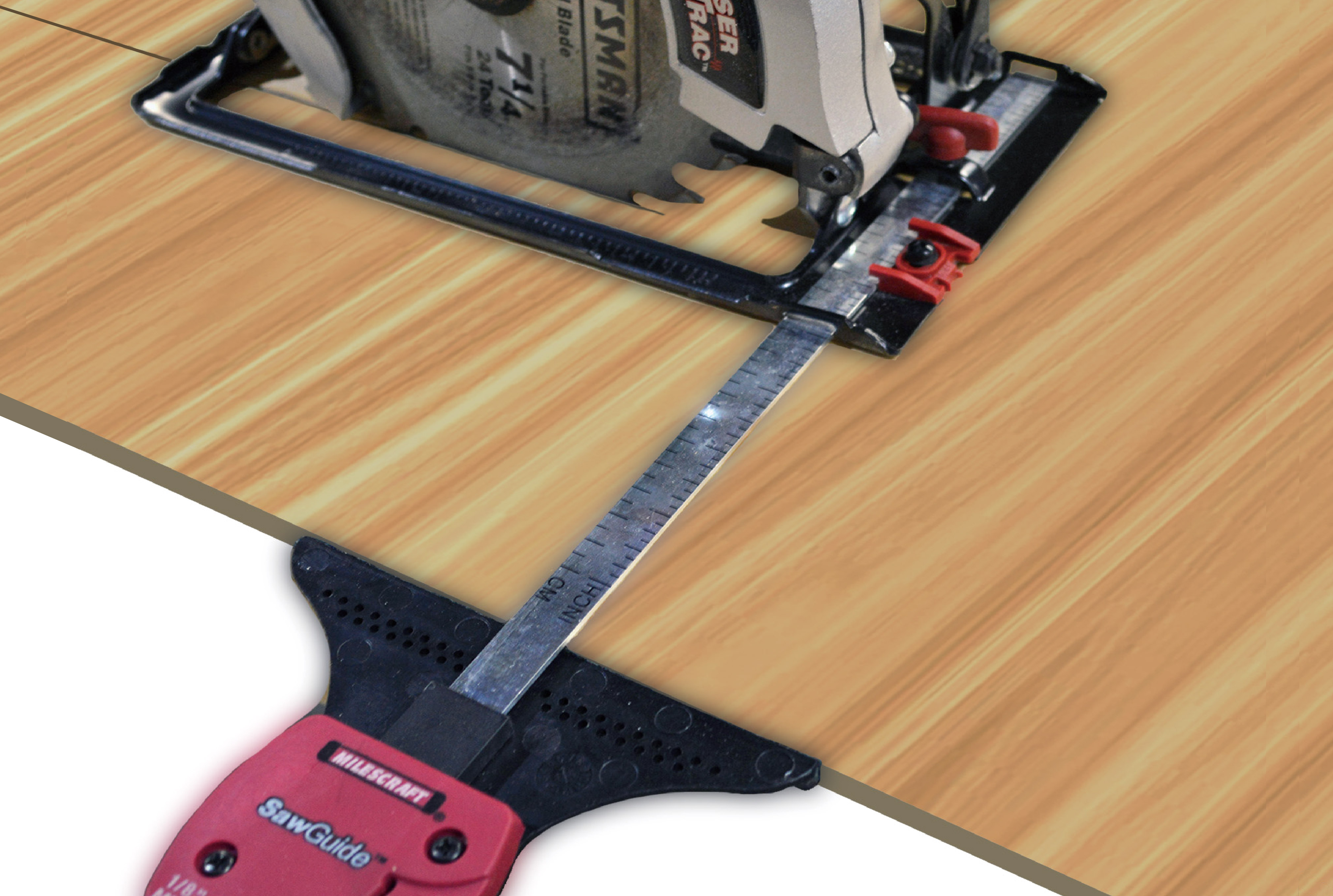

1400 · 톱가이드

• 직쏘 또는 원형 톱 가이드 (Dewalt 호환)
• 직쏘는 공작물의 가장자리에서 최대 240mm (9.5”)의 톱날 연장

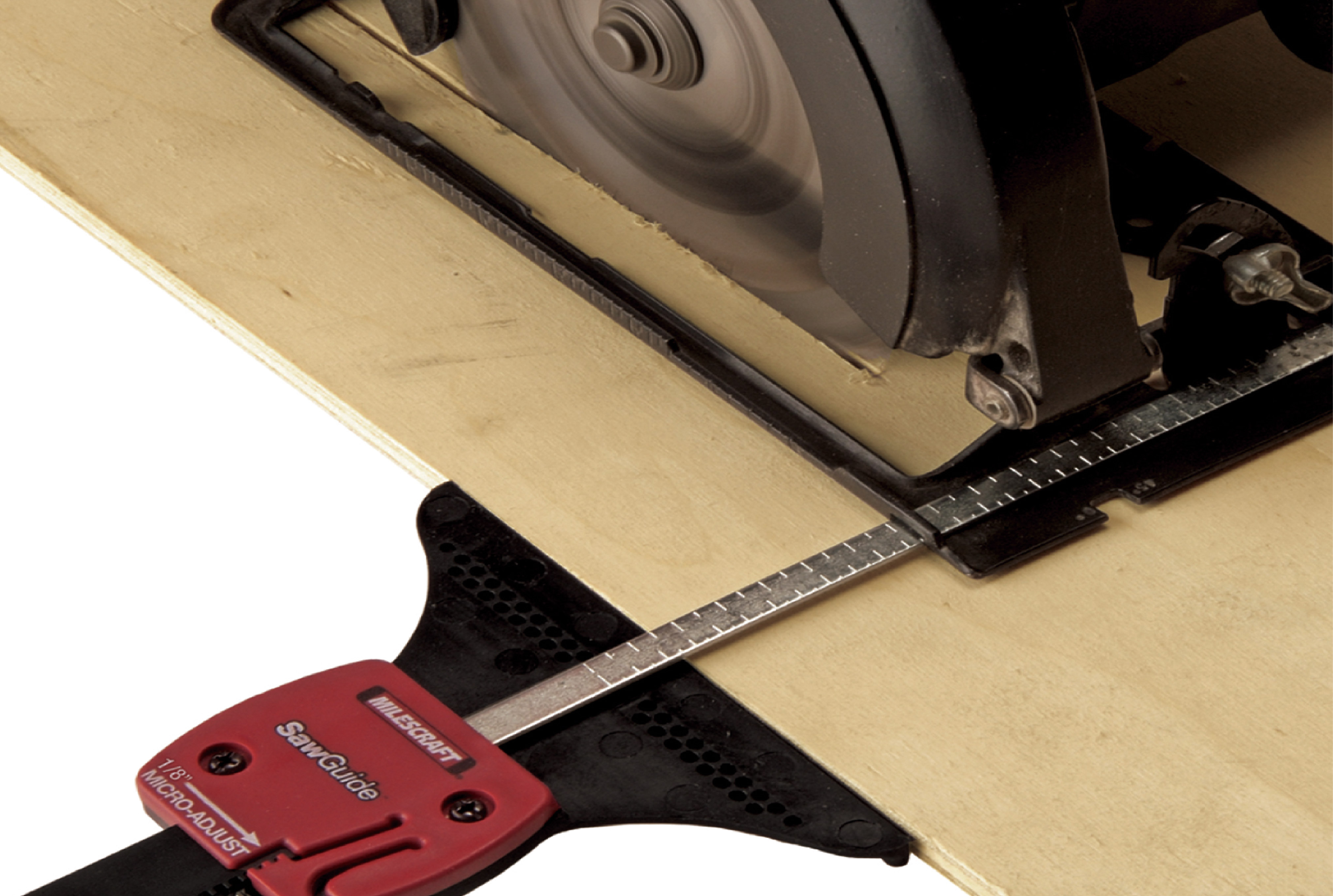

• 원형 톱은 공작물의 가장자리에서 최대 125mm (6”)의 톱날 연장지름 100mm (4”) ~ 480mm (19”)까지 원형 절단

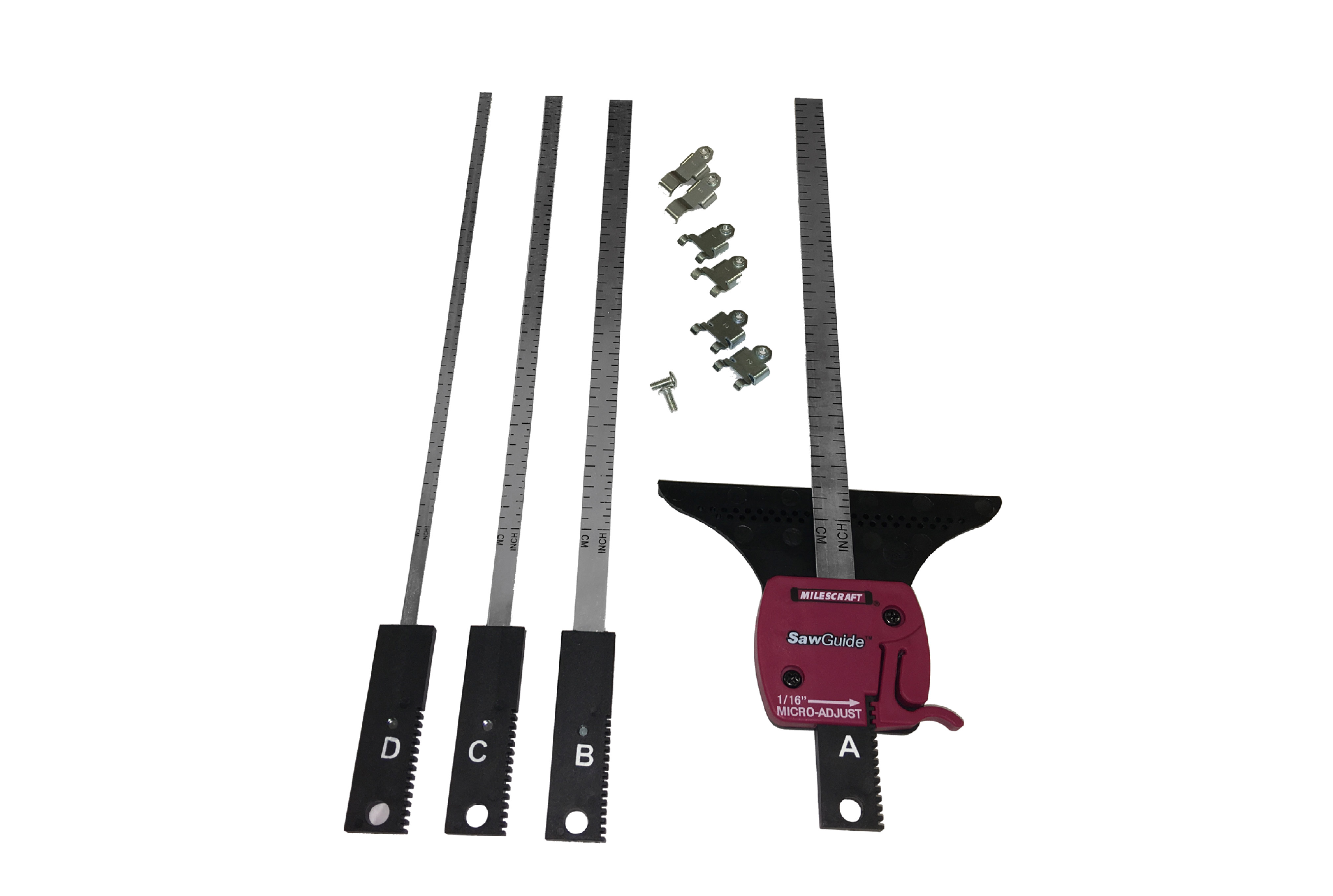

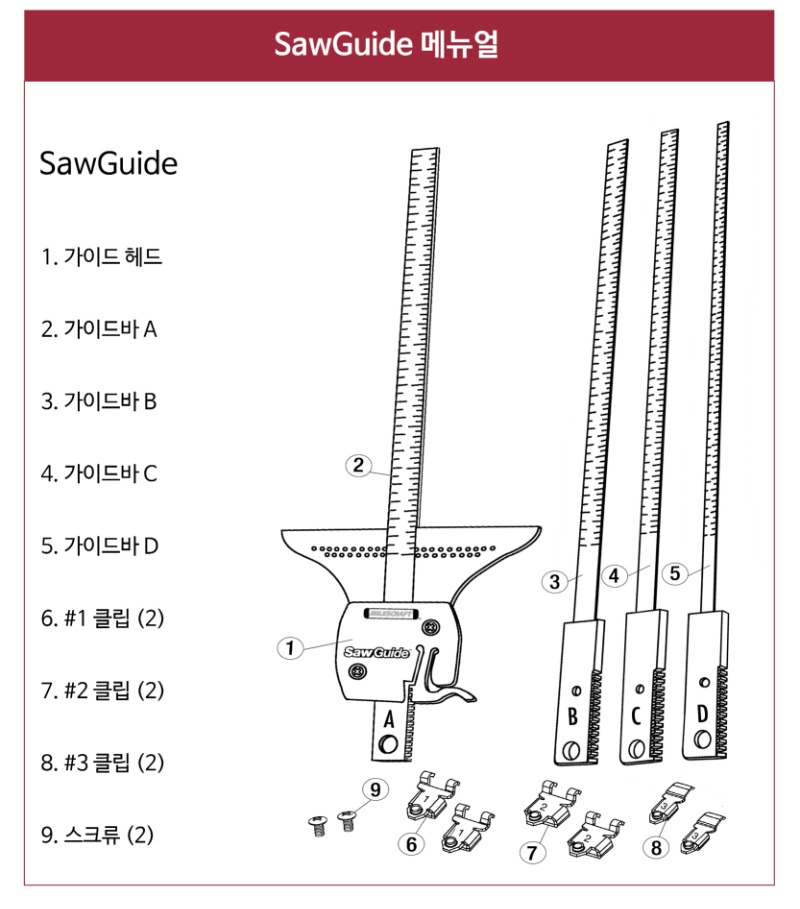

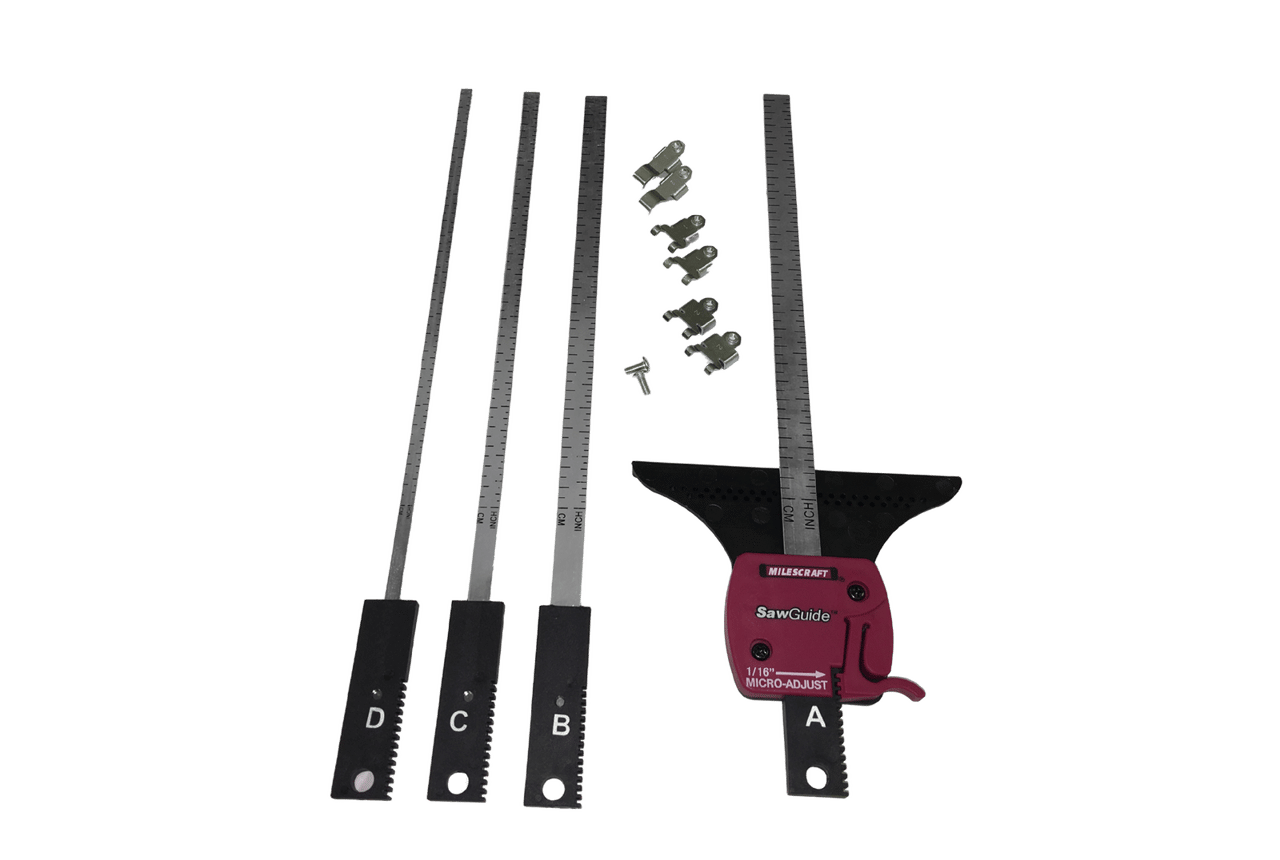

• 4개의 톱가이드 바와 3개의 클립으로 대부분의 SAW 브랜드와 호환
• 도구 없이 1.5mm (1/16″) 단위로 절단 및 길이를 조정할 수 있습니다.
• 가이드는 왼쪽 또는 오른쪽에서도 동일하게 사용 가능합니다.
• 톱 가이드의 특별한 도구 없이 가이드 교체 가능

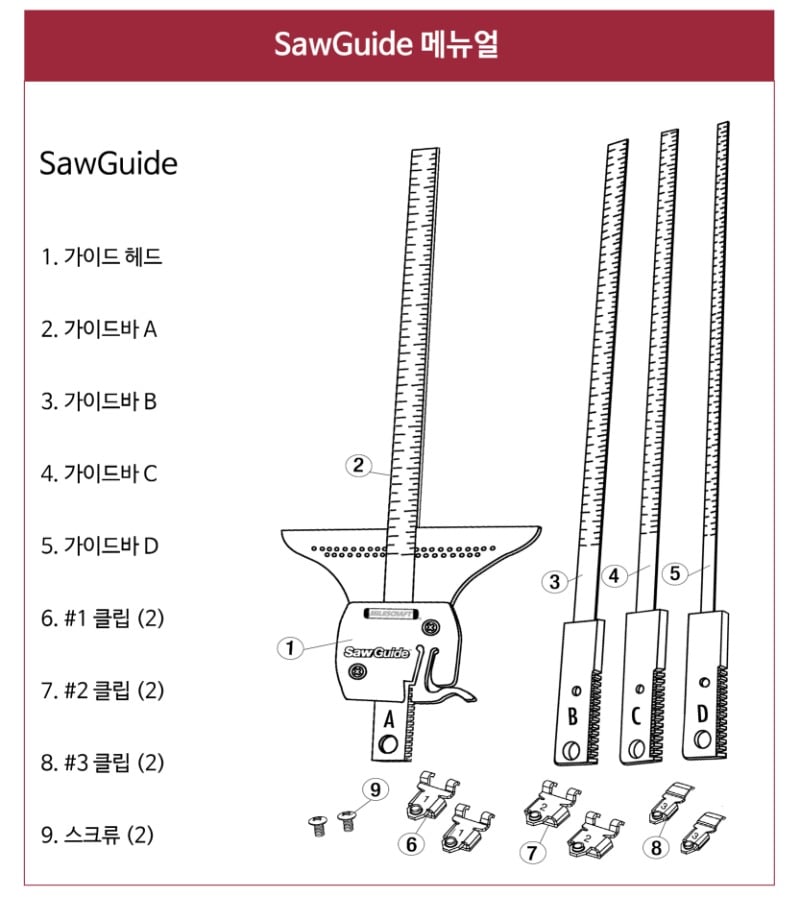

SawGuide 사용방법

- 견본 사용 막대의 눈금을 참조로 사용하십시오.

- 항상 작업물이 안전한지 확인하십시오.

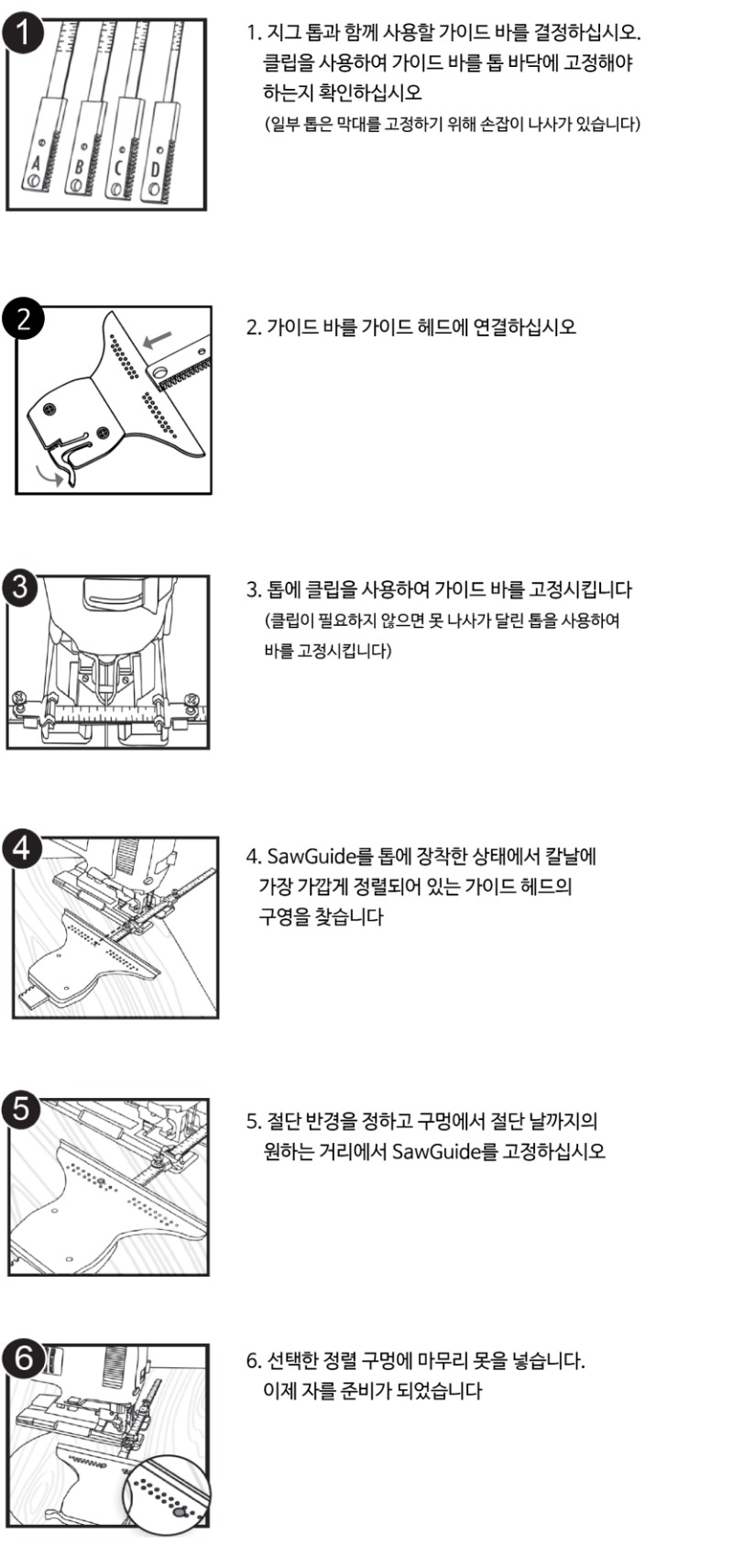

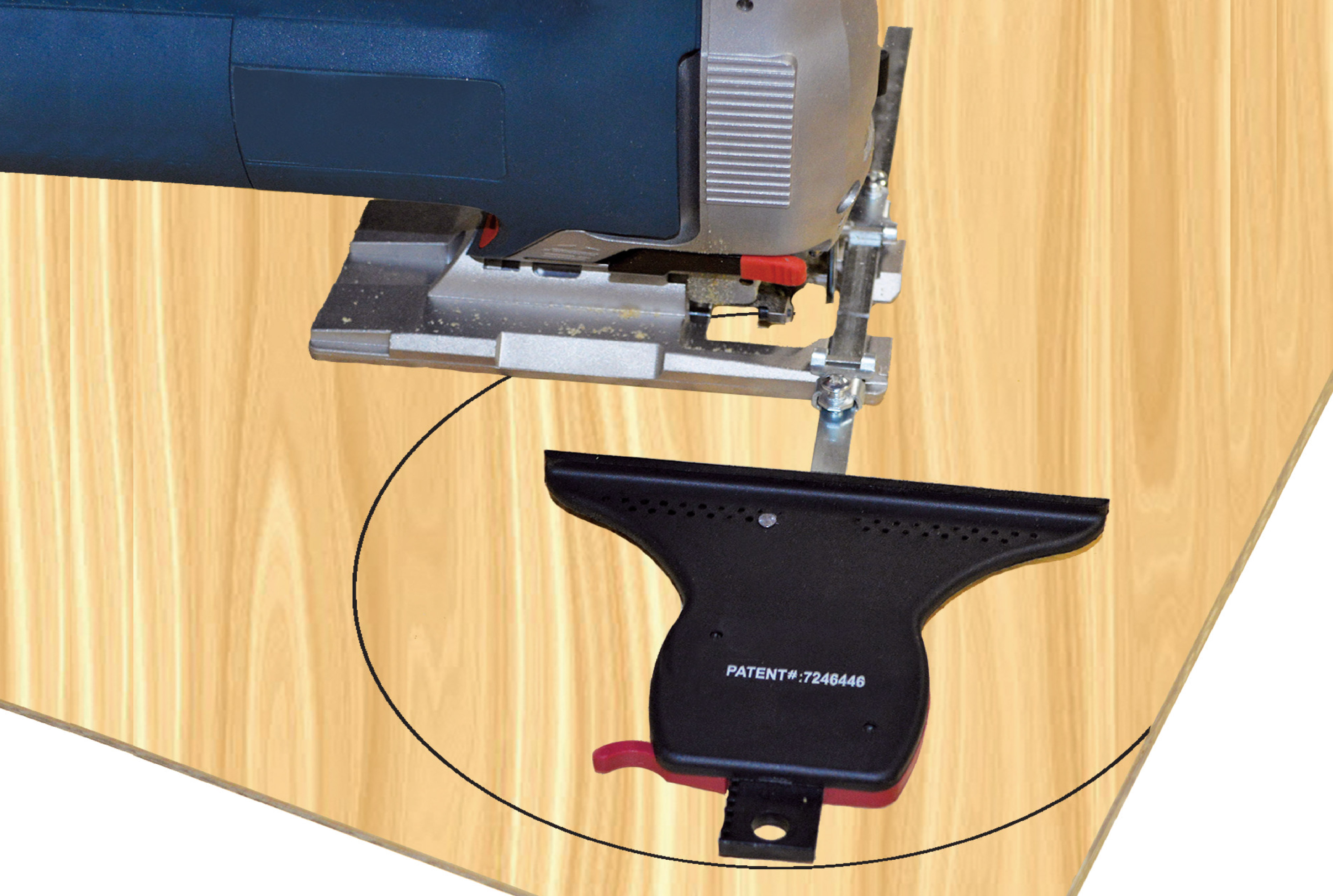

※ Clrcle Cutting (원형 절단)

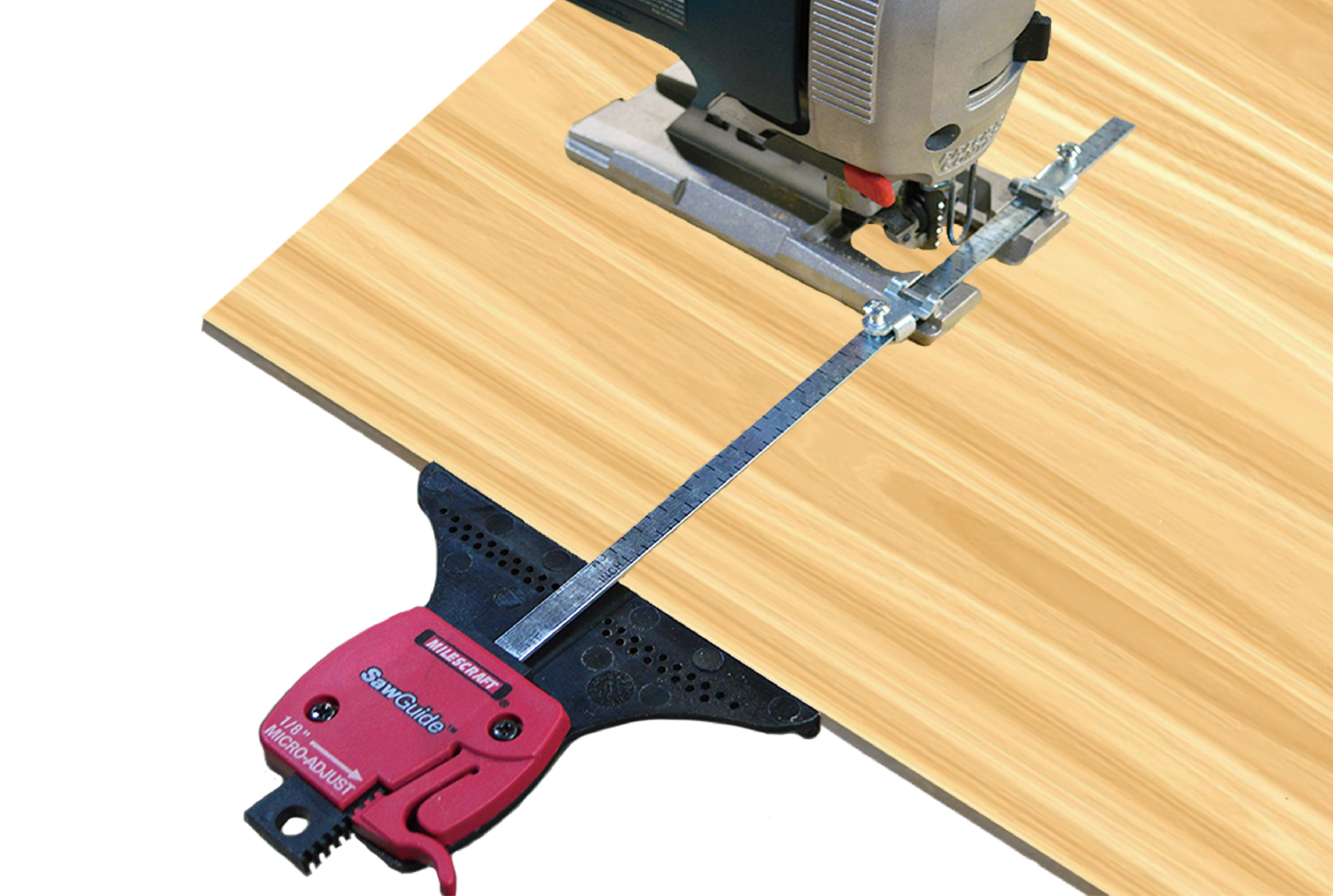

※ Edge Cutting (엣지 컷팅)

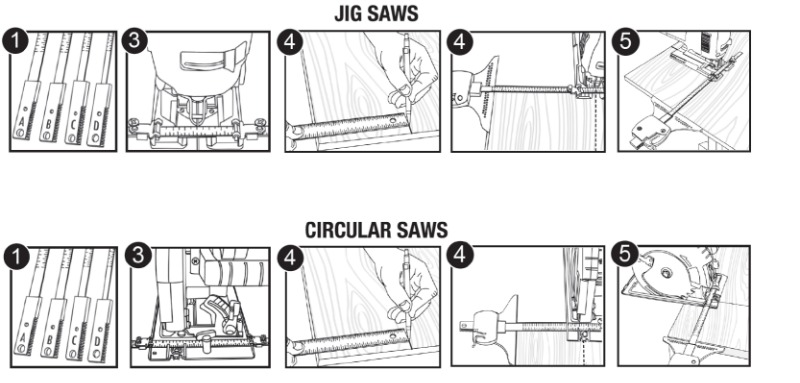

1. 지그 톱이나 원형 톱과 함께 사용할 가이드 바를 결정하십시오.

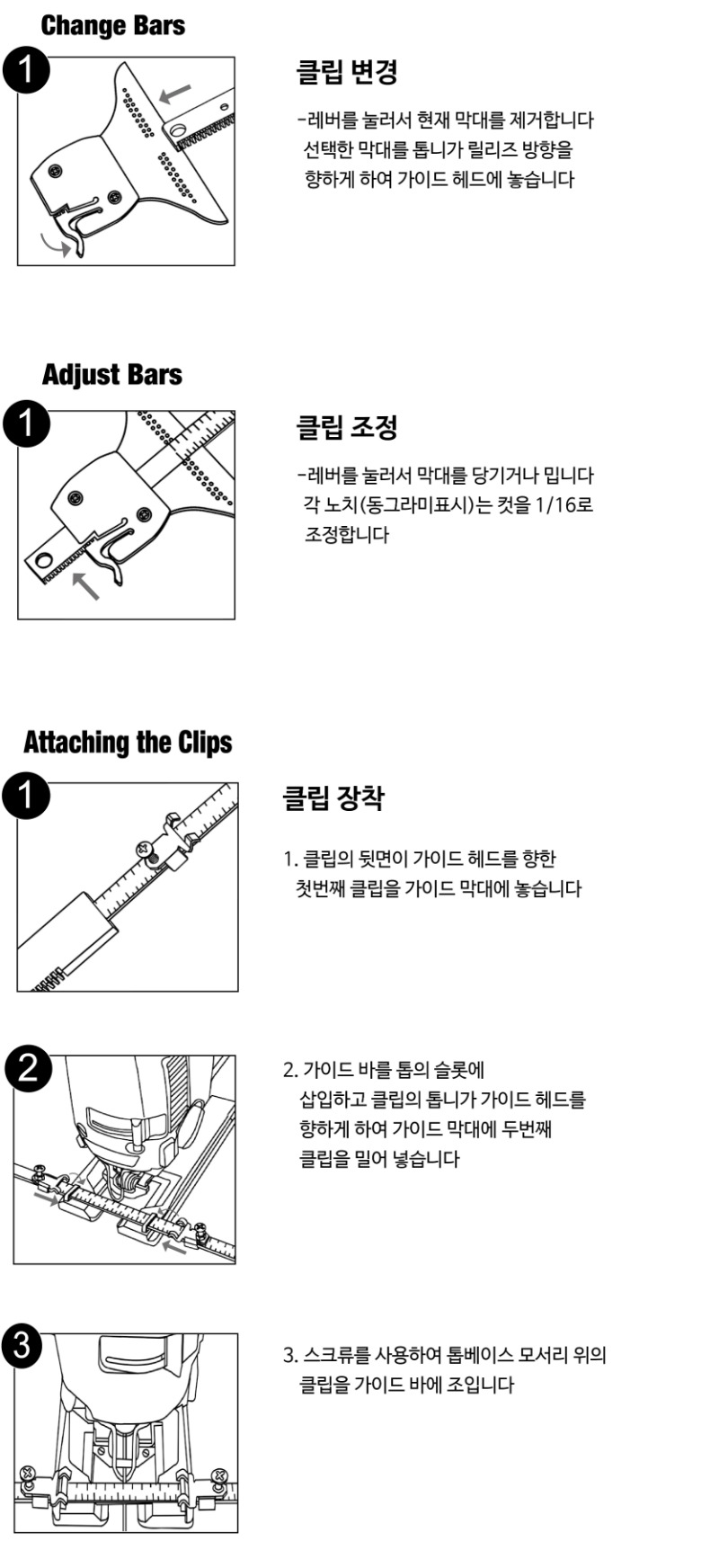

포함된 클립을 사용하여 가이드 바를 톱 바닥에 고정하십시오. (일부 톱은 바를 고정하기 위해 나사가 있습니다)

2. 가이드 바를 가이드 헤드에 부착하십시오.

3. 톱에 클립을 사용하여 바를 고정시킵니다.

(클립이 필요 없는 경우에는 못 나사로 바를 고정시킵니다)

4. 줄자를 사용하여 보드 가장자리에서 블레이드까지의 절단 거리를 설정하십시오.

5. 정확한 컷을 얻기 위해 가장자리 가이드 헤드를 재료 가장자리에 따라 배치하십시오.

톱과 가이드 헤드가 표면에 닿아 있는지 확인하고 서서히 가장자리를 자르기 시작하십시오.
